CNC-Drehteile – komplexe Drehteile nach Zeichnung in Serie
CNC-Drehteile sind Drehteile, die auf CNC-gesteuerten Drehmaschinen gefertigt werden und sich durch hohe Präzision, reproduzierbare Qualität und die Möglichkeit komplexer Geometrien auszeichnen. Sie kommen überall dort zum Einsatz, wo Bauteile mehr als „nur rund“ sind – zum Beispiel mit definierten Funktionskonturen, Passungen, Einstichen, Gewinden oder mehreren Bearbeitungsmerkmalen.
Im Vergleich zu einfachen Drehteilen liegt der Schwerpunkt bei CNC-Drehteilen häufig auf der exakten Umsetzung von Zeichnungsvorgaben, stabilen Serienprozessen und der wirtschaftlichen Fertigung auch bei anspruchsvollen Geometrien. Je nach Bauteil können neben dem Drehen zusätzliche Bearbeitungen integriert werden, um mehrere Funktionsmerkmale in einem Prozessschritt zuverlässig abzubilden.
CNC-Drehteile werden unter anderem im Maschinenbau, in der Automobilindustrie, in der Elektrotechnik/Elektronik, in der Hydraulik/Pneumatik sowie in weiteren industriellen Anwendungen eingesetzt, bei denen Maßhaltigkeit, Funktion und Serienfähigkeit entscheidend sind.
Technische Spezifikationen
Durchmesserbereich
CNC-Drehteile werden bei Geissler typischerweise im Bereich von ca. 6 bis 32 mm gefertigt. Gerade bei CNC-Drehteilen ist entscheidend, dass kritische Durchmesserbereiche – beispielsweise Passungen oder Funktionsdurchmesser – prozesssicher und reproduzierbar hergestellt werden können. Die Auslegung erfolgt deshalb so, dass Maßhaltigkeit und Oberflächenqualität konstant eingehalten werden.
Längen
Die realisierbaren Bauteillängen richten sich nach Durchmesser, Geometrie und Fertigungsverfahren. CNC-Drehteile können sowohl kompakt als auch länger ausgeführt werden, sofern die Bauteilauslegung eine prozessstabile Fertigung zulässt. Bei schlanken Geometrien wird die Fertigungsstrategie so gewählt, dass Maßhaltigkeit und Oberflächenqualität reproduzierbar eingehalten werden.
Toleranzen
Bei CNC-Drehteilen sind Toleranzen im Bereich weniger Hundertstel Millimeter realisierbar, je nach Bauteilauslegung und kritischen Merkmalen können auch engere Toleranzen umgesetzt werden. Entscheidend sind stabile Prozesse, präzise Werkzeuge und eine geeignete Qualitätsüberwachung, insbesondere bei Passungen und Funktionsflächen.
Oberflächen
Für CNC-Drehteile lassen sich feine bis sehr feine Oberflächenqualitäten erzielen. Funktionsflächen wie Passungen oder Dichtbereiche werden so ausgelegt und gefertigt, dass sie montagefähig und reproduzierbar sind. Die Oberflächenqualität wird gezielt über Werkzeugauswahl, Schnittparameter und Prozessführung beeinflusst.
Geeignete Materialien
Für CNC-Drehteile werden häufig Edelstahl, Aluminium, Messing (auch bleifrei), Stahl, Bronze und Kupfer eingesetzt. Grundsätzlich können alle gut zerspanbaren Werkstoffe verarbeitet werden, sofern sie zur Anwendung und zu den geforderten Eigenschaften passen. Die Materialauswahl erfolgt funktions- und anwendungsbezogen.
Seriengrößen
CNC-Drehteile werden bei Geissler sowohl in Kleinserien als auch in Großserien gefertigt. Je nach Bauteil und Anwendung sind Stückzahlen von mehreren tausend Teilen pro Jahr bis hin zu mehreren Millionen Teilen pro Jahr möglich. Die Fertigungsprozesse sind auf reproduzierbare Serienfertigung ausgelegt.
Fertigung & Prozesse
Die Fertigung von CNC-Drehteilen zielt darauf ab, Zeichnungsvorgaben und Funktionsmerkmale prozesssicher in Serie umzusetzen. Entscheidend ist die passende Fertigungsstrategie: Geometrie, Material, Stückzahl und Prüfumfang müssen sinnvoll zusammengeführt werden.
Langdrehautomaten mit Fräsen und Bohren
CNC-Drehteile werden bei Geissler grundsätzlich auf CNC-Langdrehautomaten gefertigt, die zusätzlich Fräs- und Bohrbearbeitungen integrieren können. Dafür stehen spezialisierte Fertigungsmaschinen zur Verfügung, die komplexe Geometrien und mehrere Funktionsmerkmale in einem abgestimmten Prozess abbilden. So lassen sich Dreh-, Fräs- und Bohrmerkmale effizient kombinieren – mit hoher Wiederholgenauigkeit und prozesssicherer Umsetzung nach Zeichnung.
Serienorientierte Prozesse
Bereits in der Arbeitsvorbereitung werden Bearbeitungsfolge, Werkzeugkonzept und Spannstrategie so definiert, dass ein stabiler Serienprozess entsteht. Bei CNC-Drehteilen liegt der Fokus oft auf der zuverlässigen Umsetzung mehrerer Funktionsmerkmale in einem Ablauf – zum Beispiel Passungen, Gewinde, Einstiche oder definierte Übergänge. Ziel sind reproduzierbare Ergebnisse, kurze Taktzeiten und geringe Schwankungen über die gesamte Serie.
Prozessstabilität und Reproduzierbarkeit
Durch definierte Prozessparameter, überwachte Abläufe und ein auf das Bauteil abgestimmtes Werkzeugkonzept wird eine hohe Prozessstabilität erreicht. Gerade bei komplexeren Geometrien ist Reproduzierbarkeit entscheidend, da mehrere Merkmale zusammen die Funktion bestimmen. Auch bei langen Serienläufen bleibt die Qualität konstant, wenn kritische Parameter kontrolliert und Prozesse regelmäßig überprüft werden.
Qualität & Präzision
Die Qualitätssicherung ist integraler Bestandteil der Fertigung von CNC-Drehteilen und beginnt bereits bei der Prozessauslegung.
Maßhaltigkeit
Durch präzise Maschinen, stabile Prozesse und abgestimmte Werkzeuge wird eine hohe Maßgenauigkeit erreicht. Kritische Maße wie Passungen oder Funktionsdurchmesser werden so abgesichert, dass sie über die Serie konstant eingehalten werden.
Prozesssicherheit
Definierte Abläufe, überwachte Prozessparameter und regelmäßige Prüfungen sorgen für reproduzierbare Ergebnisse. Ziel ist ein stabiler Serienprozess, der auch bei höheren Stückzahlen gleichbleibende Qualität liefert.
Prüfmethoden

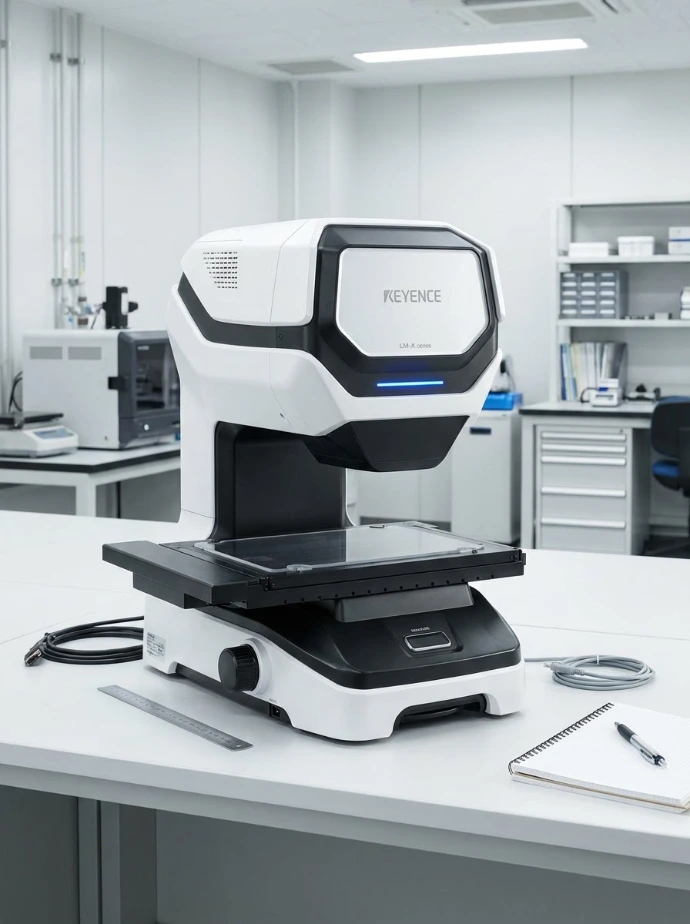

Je nach Bauteil und Anforderung kommen unterschiedliche Mess- und Prüfverfahren zum Einsatz. Kritische Merkmale können prozessbegleitend überwacht werden, bei Bedarf ist auch eine 100-%-Prüfung einzelner Merkmale möglich. Bei CNC-Drehteilen mit Fräs- oder Bohrmerkmalen werden auch diese funktionskritischen Merkmale entsprechend der Zeichnung geprüft. So wird sichergestellt, dass Zeichnungsvorgaben nachweisbar eingehalten werden.
Dokumentierte Qualitätsstandards
Die Fertigung erfolgt auf Basis definierter Qualitätsstandards mit dokumentierten Prüf- und Freigabeprozessen. Dadurch wird eine nachvollziehbare, wiederholbare Qualität sichergestellt – insbesondere bei CNC-Drehteilen mit funktionskritischen Merkmalen.
Besonderheiten bei CNC-Drehteilen
CNC-Drehteile sind häufig dadurch gekennzeichnet, dass mehrere Funktionsmerkmale in einem Bauteil kombiniert werden müssen – etwa Passungen, Gewinde, Einstiche, Übergänge oder definierte Konturen. Je nach Bauteil lassen sich zusätzlich Flächen, Querbohrungen, Nuten oder Gewindebohrungen integrieren. Die Herausforderung liegt weniger im einzelnen Merkmal, sondern in der stabilen Umsetzung aller relevanten Merkmale innerhalb eines reproduzierbaren Serienprozesses.
Bei Geissler wird die Fertigungsstrategie so gewählt, dass technische Anforderungen und Wirtschaftlichkeit zusammenpassen. Dazu gehören die Auswahl des geeigneten CNC-Verfahrens, ein stabiles Werkzeug- und Spannkonzept sowie Prüf- und Überwachungsstrategien, die die kritischen Merkmale zuverlässig absichern. So entstehen CNC-Drehteile, die auch bei Serienfertigung konstant die geforderte Funktion erfüllen.
Häufig gestellte Fragen
Hier finden Sie einige häufig gestellte Fragen zu CNC-Drehteilen.
CNC-Drehteile sind Drehteile, die auf CNC-gesteuerten Drehmaschinen gefertigt werden. Sie zeichnen sich durch eine präzise, programmierbare Bearbeitung aus, wodurch Maßhaltigkeit und Wiederholgenauigkeit auch in Serienfertigung zuverlässig erreicht werden.
Typisch ist, dass CNC-Drehteile nicht nur einfache Rundgeometrien abbilden, sondern mehrere Funktionsmerkmale enthalten – zum Beispiel Passungen, Gewinde, Einstiche oder definierte Konturen. Die CNC-Fertigung ermöglicht es, diese Merkmale reproduzierbar und prozesssicher nach Zeichnung umzusetzen.
CNC-Drehteile eignen sich für Bauteile mit einfachen bis komplexen Geometrien. Neben klassischen Drehkonturen lassen sich auch funktionsrelevante Merkmale wie Stufen, Einstiche, Gewinde, Fasen, Radien oder definierte Übergänge stabil abbilden.
Entscheidend ist die Kombination der Merkmale und die Frage, welche Merkmale kritisch für die Funktion sind. In der Arbeitsvorbereitung wird die Fertigungsstrategie so ausgelegt, dass diese Merkmale zuverlässig erreicht und über die Serie konstant eingehalten werden.
CNC-Drehteile werden bei Geissler typischerweise im Bereich von ca. 2 bis 32 mm gefertigt. Der konkrete Bereich hängt von Bauteilgeometrie, Material und den erforderlichen Bearbeitungsmerkmalen ab.
Die Länge richtet sich nach Durchmesser, Geometrie und dem eingesetzten CNC-Verfahren. CNC-Drehteile können kompakt oder länger ausgeführt sein – entscheidend ist, dass die Bauteilauslegung eine prozessstabile Fertigung ermöglicht und kritische Merkmale reproduzierbar eingehalten werden.
Bei CNC-Drehteilen sind Toleranzen im Bereich weniger Hundertstel Millimeter realisierbar. Je nach Bauteilauslegung und Funktionsmerkmalen können auch engere Toleranzen umgesetzt werden, insbesondere bei Passungen und funktionskritischen Durchmessern.
Damit diese Toleranzen nicht nur im Einzelfall, sondern über die gesamte Serie stabil eingehalten werden, werden Prozesse auf Wiederholgenauigkeit ausgelegt. Dazu gehören ein geeignetes Werkzeug- und Spannkonzept, definierte Prozessparameter und eine passende Prüfstrategie.
CNC-Drehteile nach Zeichnung bedeuten, dass das Bauteil auf Basis einer vollständigen technischen Vorgabe gefertigt wird. Für eine belastbare Bewertung braucht es dafür vor allem Zeichnung, Werkstoff, Toleranzen, Oberflächenanforderungen, Prüfmerkmale und den geplanten Bedarf.
Je klarer diese Informationen vorliegen, desto präziser lässt sich einschätzen, welches Fertigungskonzept wirtschaftlich und prozesssicher ist. Für Einkauf und Konstruktion ist das wichtig, weil sich nur so Preis, Machbarkeit und spätere Serienfähigkeit sauber beurteilen lassen.
CNC-Drehteile werden sowohl in kleineren, wiederkehrenden Serien als auch in hohen Jahresmengen gefertigt. Die Flexibilität der CNC-Bearbeitung erlaubt es, unterschiedliche Losgrößen mit vergleichbarer Prozesssicherheit abzudecken.
Ob eine Fertigung wirtschaftlich sinnvoll ist, hängt maßgeblich von der Bauteilgeometrie und dem Bearbeitungsumfang ab. Bauteile mit höherem Rüst-, Fräs-, Bohr- oder Umspannaufwand erfordern eine andere Kalkulation als einfache Geometrien, die in einem stabilen Ablauf gefertigt werden können.
Die Qualitätssicherung beginnt bei CNC-Drehteilen bereits mit der Prozessauslegung. Werkzeugkonzept, Spannstrategie, Bearbeitungsfolge und Messpunkte werden so festgelegt, dass funktionskritische Merkmale im Serienlauf stabil eingehalten werden.
Während der Fertigung sorgen abgestimmte Prüfintervalle, prozessbegleitende Kontrollen und klare Reaktionswege bei Abweichungen dafür, dass Qualität nicht nur auf dem ersten Teil stimmt, sondern über wiederkehrende Abrufe hinweg reproduzierbar bleibt.
Ja. CNC-Drehteile können neben klassischen Drehkonturen auch zusätzliche Merkmale wie Querbohrungen, Nuten, Flächen oder Gewindebohrungen enthalten. Solche Features werden häufig eingesetzt, um Bauteile zu positionieren, zu sichern, Medien zu führen oder Montagefunktionen zu integrieren.
Bei Geissler werden diese Merkmale auf CNC-Langdrehautomaten mit integrierten Fräs- und Bohroperationen umgesetzt. Entscheidend ist dabei die Bauteilauslegung: Geometrie, Material und Toleranzanforderungen bestimmen, welche Merkmale prozesssicher und wirtschaftlich in Serie gefertigt werden können. Funktionskritische Merkmale wie Querbohrungsdurchmesser, Nutbreiten oder Lagebezüge werden entsprechend der Zeichnung geprüft und in den Serienprozess eingebunden.
