Kleinstdrehteile – Präzisionsdrehteile im Durchmesserbereich 1–6 mm
Kleinstdrehteile sind Präzisionsdrehteile mit Durchmessern typischerweise zwischen 1 und 6 mm. Sie kommen überall dort zum Einsatz, wo kompakte Bauformen, hohe Maßgenauigkeit und zugleich eine größere geometrische Vielfalt gefordert sind.
Im Vergleich zu Mikrodrehteilen sind Kleinstdrehteile häufig komplexer aufgebaut und übernehmen mehrere Funktionen innerhalb einer Baugruppe. Entsprechend steigen die Anforderungen an Geometrie, Prozessführung und Qualitätssicherung. Ziel ist eine reproduzierbare Serienfertigung mit gleichbleibender Qualität.
Kleinstdrehteile werden überwiegend in der Serienfertigung eingesetzt, unter anderem in der Medizintechnik, der Dentaltechnik, der Elektrotechnik & Elektronik, im Maschinenbau sowie in der Automobilindustrie und in der Prüftechnik.
Technische Spezifikationen
Durchmesserbereich
Kleinstdrehteile werden bei Geissler im Durchmesserbereich von ca. 1 bis 6 mm gefertigt. Abhängig von Bauteilgeometrie, Material und funktionalen Anforderungen lassen sich sowohl einfache als auch komplexe Konturen mit hoher Maßstabilität realisieren.
Längen
Mit den eingesetzten Fertigungsverfahren und Maschinen sind bei Kleinstdrehteilen Bauteillängen bis ca. 200 mm möglich. Die maximal realisierbare Länge hängt vom Durchmesser, dem Werkstoff sowie der geometrischen Auslegung des Bauteils ab. Gerade bei schlanken Geometrien wird die Bauteillänge so ausgelegt, dass Prozessstabilität und Maßhaltigkeit dauerhaft sichergestellt sind.
Toleranzen
Je nach Bauteilgeometrie, Material und funktionalen Anforderungen sind bei Kleinstdrehteilen Toleranzen im Bereich weniger Hundertstel Millimeter realisierbar. Entscheidend hierfür sind eine stabile Maschinenbasis, präzise Werkzeuge sowie eine kontrollierte Prozessführung über die gesamte Serie hinweg.
Oberflächen
Für Kleinstdrehteile lassen sich feine bis sehr feine Oberflächenqualitäten erzielen. Die Oberflächen werden gezielt über Werkzeugauswahl, Schnittparameter und Prozessführung beeinflusst. Dadurch entstehen funktionale Oberflächen, die sowohl montage-, funktions- als auch verschleißrelevanten Anforderungen gerecht werden.
Geeignete Materialien
Für die Fertigung von Kleinstdrehteilen werden häufig Edelstahl, Aluminium, Titan, Messing (auch bleifrei), Stahl und Kupfer eingesetzt. Grundsätzlich können jedoch alle gut zerspanbaren Materialien verarbeitet werden, sofern sie für die jeweilige Anwendung geeignet sind. Die Materialauswahl erfolgt stets funktions- und anwendungsbezogen.
Seriengrößen
Kleinstdrehteile werden bei Geissler sowohl in Kleinserien ab ca. 10.000 bis 30.000 Stück pro Los als auch in Großserien mit mehreren hunderttausend bis zu mehreren Millionen Teilen pro Jahr gefertigt. Die Prozesse sind auf eine wirtschaftliche und prozesssichere Serienfertigung ausgelegt.
Fertigung & Prozesse
Die Fertigung von Kleinstdrehteilen erfordert eine flexible Prozessauslegung, da Geometrien, Stückzahlen und funktionale Anforderungen stark variieren können. Ziel ist es, für jedes Bauteil das technisch und wirtschaftlich optimale Fertigungsverfahren einzusetzen.
Spezialisierte Drehautomaten

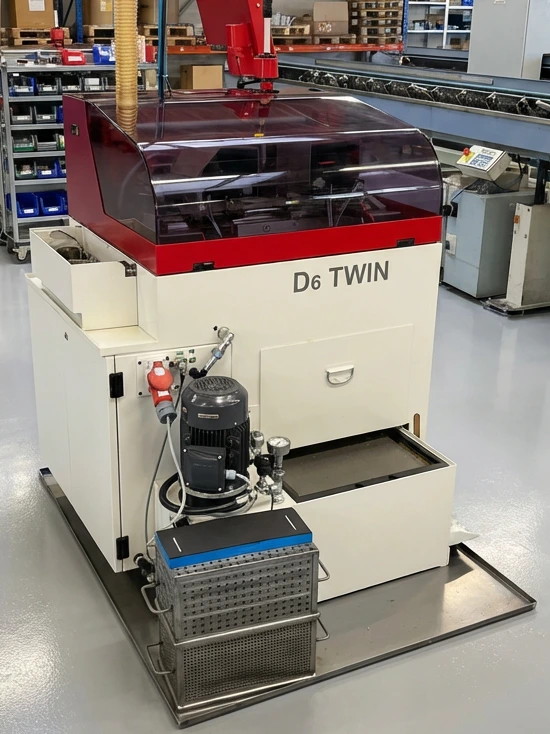

Kleinstdrehteile werden bei Geissler sowohl auf Ringdrehautomaten als auch auf CNC-Langdrehautomaten gefertigt. Je nach Bauteilgeometrie, Durchmesser, Länge und Stückzahl werden die jeweiligen Stärken der Maschinentypen gezielt genutzt. Ringdrehautomaten eignen sich insbesondere für hohe Stückzahlen bei kleinem Durchmesser, während Langdrehautomaten Vorteile bei längeren oder geometrisch anspruchsvolleren Bauteilen bieten.
Serienorientierte Prozesse
Bereits in der Angebotsphase wird festgelegt, auf welchem Maschinentyp ein Bauteil optimal gefertigt werden kann. Werkzeuge, Spannmittel und Bearbeitungsfolgen werden gezielt darauf abgestimmt, um kurze Taktzeiten, geringe Rüstaufwände und stabile Serienprozesse zu erreichen. Dabei werden sowohl die geometrischen Anforderungen des Bauteils als auch die geplanten Stückzahlen und die Materialauswahl berücksichtigt.
Prozessstabilität und Reproduzierbarkeit
Durch die gezielte Auswahl des Fertigungsverfahrens und klar definierte Prozessparameter wird eine hohe Prozessstabilität erreicht. Maschinen, Werkzeuge und Abläufe sind so ausgelegt, dass Maßhaltigkeit und Oberflächenqualität dauerhaft eingehalten werden. Auch bei langen Serienläufen bleibt die Qualität der Kleinstdrehteile konstant reproduzierbar, da kritische Parameter überwacht und Prozesse regelmäßig überprüft werden.
Qualität & Präzision
Die Qualitätssicherung ist integraler Bestandteil der Fertigung von Kleinstdrehteilen und beginnt bereits bei der Prozessauslegung.
Maßhaltigkeit
Durch stabile Prozesse und präzise Maschinenkonzepte wird eine hohe Maßgenauigkeit erreicht. Auch bei langen Serienläufen bleibt die Maßhaltigkeit konstant.
Prozesssicherheit
Definierte Abläufe, überwachte Prozessparameter und regelmäßige Prüfungen sorgen für eine hohe Prozesssicherheit und reproduzierbare Ergebnisse.
Prüfmethoden
Je nach Bauteil und Anforderung kommen unterschiedliche Mess- und Prüfverfahren zum Einsatz. Kritische Maße können prozessbegleitend überwacht werden; bei Bedarf ist auch eine 100-%-Prüfung einzelner Merkmale möglich.
Dokumentierte Qualitätsstandards
Die Fertigung erfolgt auf Basis definierter Qualitätsstandards mit dokumentierten Prüf- und Freigabeprozessen. Dadurch wird eine nachvollziehbare und gleichbleibend hohe Qualität sichergestellt.
Besonderheiten bei Mikrodrehteilen
Kleinstdrehteile sind im Vergleich zu Mikrodrehteilen häufig geometrisch komplexer und übernehmen mehrere Funktionen innerhalb einer Baugruppe. Entsprechend steigen die Anforderungen an Fertigungsstrategie, Prozessauslegung und Qualitätssicherung.
Bei Geissler stehen nicht nur geschulte Fachkräfte zur Verfügung, sondern auch Spezialisten, die fundiert beurteilen können, welche Bauteile auf welchen Maschinentypen am wirtschaftlichsten und technisch sinnvollsten gefertigt werden. Dadurch lassen sich auch komplexe Kleinstdrehteile effizient, prozesssicher und in gleichbleibender Qualität herstellen – sowohl in Klein- als auch in Großserien.
Häufig gestellte Fragen
Antworten auf häufige Fragen zu Kleinstdrehteilen.
Kleinstdrehteile sind Präzisionsdrehteile mit Durchmessern typischerweise zwischen 1 bis 6 mm. Sie werden eingesetzt, wenn kompakte Bauformen, hohe Maßgenauigkeit und zugleich eine größere geometrische Vielfalt erforderlich sind.
Im Vergleich zu Mikrodrehteilen übernehmen Kleinstdrehteile häufig mehrere Funktionen innerhalb einer Baugruppe und weisen entsprechend komplexere Geometrien auf. Sie werden überwiegend in der Serienfertigung eingesetzt.
Kleinstdrehteile werden in der Regel im Durchmesserbereich von 1 bis 6 mm gefertigt. Abhängig von Bauteilgeometrie, Material und Fertigungsverfahren sind Bauteillängen bis ca. 200 mm realisierbar.
Gerade bei schlanken oder funktional komplexen Bauteilen wird die Länge so ausgelegt, dass eine stabile und reproduzierbare Fertigung gewährleistet bleibt.
Bei Kleinstdrehteilen sind Toleranzen im Bereich weniger Hundertstel Millimeter möglich. Die konkret erreichbare Maßgenauigkeit hängt von der Bauteilgeometrie, dem Werkstoff sowie dem eingesetzten Fertigungsverfahren ab.
Durch stabile Prozesse und eine geeignete Maschinenwahl können diese Toleranzen auch über lange Serienlaufzeiten hinweg zuverlässig eingehalten werden.
Für Kleinstdrehteile lassen sich feine bis sehr feine Oberflächenqualitäten realisieren. Die Oberflächen werden gezielt über Werkzeugauswahl, Schnittparameter und Prozessführung beeinflusst.
Dadurch entstehen funktionale Oberflächen, die sowohl montage-, funktions- als auch verschleißrelevanten Anforderungen gerecht werden.
Häufig eingesetzte Materialien sind Edelstahl, Aluminium, Messing (auch bleifrei), Stahl, Titan und Kupfer. Darüber hinaus können auch Sonderwerkstoffe verarbeitet werden, sofern sie für die jeweilige Anwendung geeignet sind.
Grundsätzlich lassen sich alle gut zerspanbaren Materialien einsetzen, wobei die Materialauswahl stets anwendungs- und funktionsbezogen erfolgt.
Für Kleinstdrehteile gelten Losgrößen ab etwa 10.000 bis 30.000 Stück als wirtschaftlich sinnvolle Untergrenze. Bei kontinuierlichen Abrufen über einen längeren Zeitraum lassen sich auch deutlich höhere Mengen effizient und prozesssicher abbilden.
Wichtig ist dabei, dass Jahresbedarf, Geometrie, Material und Prüfanforderung zusammen betrachtet werden. Gerade bei kleinen Durchmessern entscheidet diese Kombination darüber, wie stabil und wirtschaftlich die spätere Serienversorgung aufgebaut werden kann.
Bei Kleinstdrehteilen erfolgt die Qualitätssicherung in hohem Maß prozessbegleitend und optisch unterstützt. Wegen der geringen Abmessungen müssen Merkmale früh erkannt werden, ohne den Fertigungsfluss unnötig zu bremsen.
Deshalb werden Prüfmethoden, Messintervalle und Prozessparameter so abgestimmt, dass kritische Geometrien auch über längere Serien stabil beherrscht werden. Genau diese Kombination aus Prüfbarkeit und Prozessstabilität ist bei Kleinstdrehteilen entscheidend.
