Mikrodrehteile – Präzisionsdrehteile unter 1 mm Durchmesser
Mikrodrehteile sind hochpräzise Drehteile mit sehr kleinen Durchmessern, in der Regel unter 1 mm. Sie kommen überall dort zum Einsatz, wo Bauteile extrem kompakt ausgeführt werden müssen und gleichzeitig höchste Anforderungen an Maßhaltigkeit, Oberflächenqualität und Wiederholgenauigkeit bestehen.
Die Fertigung von Mikrodrehteilen erfordert spezialisierte Maschinen, stabile Prozesse und Erfahrung im Umgang mit kleinsten Geometrien. Bereits geringste Abweichungen können die Funktion des Bauteils beeinträchtigen. Entsprechend liegt der Fokus auf kontrollierten Serienprozessen und reproduzierbarer Qualität.
Mikrodrehteile werden überwiegend in der Serienfertigung eingesetzt, unter anderem in der Medizintechnik, der Elektrotechnik & Elektronik, der Feinmechanik sowie in weiteren technisch anspruchsvollen Branchen wie z.B. in der Prüftechnik.
Technische Spezifikationen
Durchmesserbereich
Mikrodrehteile werden bei Geissler in Durchmesserbereichen von unter 1 mm gefertigt. Abhängig von Bauteilgeometrie, Material und funktionalen Anforderungen können sehr kleine Querschnitte mit hoher Maßstabilität und Wiederholgenauigkeit realisiert werden.
Längen
Mit den eingesetzten Fertigungsverfahren und Maschinen sind bei Mikrodrehteilen Bauteillängen bis ca. 200 mm realisierbar. Die maximal mögliche Länge hängt vom Durchmesser, dem Werkstoff sowie der geometrischen Auslegung des Bauteils ab. Insbesondere bei sehr kleinen Durchmessern muss die Prozessstabilität und Maßhaltigkeit gewährleistet bleiben.
Toleranzen
Je nach Bauteilgeometrie, Material und funktionalen Anforderungen sind bei Mikrodrehteilen Maßtoleranzen bis zu ±10 µm realisierbar. Entscheidend hierfür sind eine stabile Maschinenbasis, präzise Werkzeuge sowie eine kontrollierte Prozessführung. Durch die serienorientierte Fertigung können diese engen Toleranzen auch über lange Laufzeiten hinweg zuverlässig eingehalten werden.
Oberflächen
Bei Mikrodrehteilen können sehr feine Oberflächengüten erzielt werden. In vielen Anwendungen werden Oberflächen erreicht, die sonst nur durch zusätzliche Schleifprozesse realisierbar sind. Die Oberflächenqualität wird gezielt über Werkzeugauswahl, Schnittparameter und Prozessführung gesteuert. Dadurch lassen sich funktionale Oberflächen erzeugen, die montage- und funktionsbedingten Anforderungen genügen.
Geeignete Materialien
Für die Fertigung von Mikrodrehteilen werden häufig Edelstahl, Aluminium, Messing (auch bleifrei), Stahl und Kupfer eingesetzt. Grundsätzlich können jedoch alle gut zerspanbaren Materialien verarbeitet werden, sofern sie sich für die jeweilige Bauteilgeometrie und Anwendung eignen. Die Materialauswahl erfolgt stets funktions- und anwendungsbezogen.
Seriengrößen
Mikrodrehteile werden bei Geissler sowohl in Kleinserien von ca. 10.000 bis 30.000 Stück pro Jahr als auch in Großserien mit mehreren Millionen Teilen pro Jahr gefertigt. Die Prozesse sind auf eine wirtschaftliche und prozesssichere Serienfertigung ausgelegt.
Fertigung & Prozesse
Die Fertigung von Mikrodrehteilen ist auf höchste Präzision, Prozessstabilität und Serienfähigkeit ausgelegt. Ziel ist eine reproduzierbare Qualität über die gesamte Laufzeit der Serie hinweg.
Spezialisierte Drehautomaten

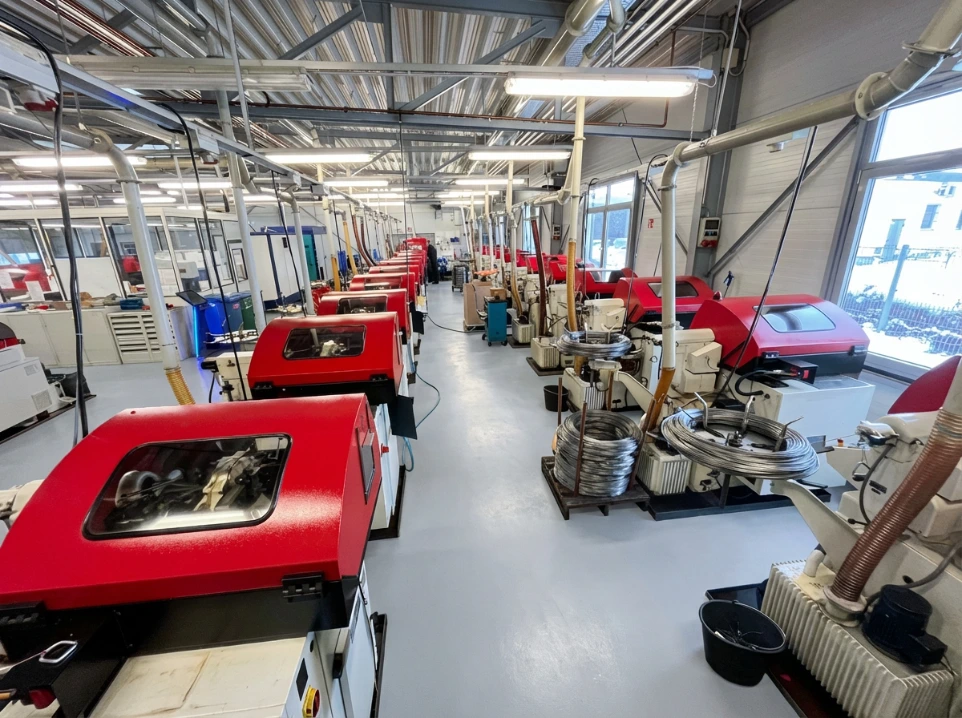

Die Herstellung von Mikrodrehteilen erfolgt bei Geissler auf spezialisierten Maschinen wie z.B. die Rindrehautomaten der Firma Esco. Diese Drehautomaten fertigen hochpräzise Mikroteile aus Ringmaterial. Die Maschinen stammen ursprünglich aus der Schweizer Uhrenindustrie und sind auf kleinste Durchmesser und höchste Genauigkeit ausgelegt.
Serienorientierte Prozesse
Werkzeuge, Spannmittel und Prozessparameter werden gezielt auf die Serienfertigung ausgelegt. Bereits bei der Einrichtung der Maschinen wird darauf geachtet, dass die Prozesse stabil, reproduzierbar und für lange Laufzeiten geeignet sind. Dadurch lassen sich auch bei hohen Stückzahlen gleichbleibende Maßhaltigkeit und konstante Oberflächenqualitäten sicherstellen.
Prozessstabilität und Reproduzierbarkeit
Eine kontrollierte Prozessführung sorgt dafür, dass Toleranzen und Qualitätsanforderungen dauerhaft eingehalten werden. Das ist insbesondere bei Mikrodrehteilen entscheidend, da selbst minimale Abweichungen funktionale Auswirkungen haben können.
Qualität & Präzision
Die Qualitätssicherung ist integraler Bestandteil der Fertigung von Mikrodrehteilen und beginnt bereits bei der Prozessauslegung.
Maßhaltigkeit
Durch stabile Prozesse und präzise Maschinenkonzepte wird eine hohe Maßgenauigkeit erreicht. Auch bei langen Serienläufen bleibt die Maßhaltigkeit konstant.
Prozesssicherheit
Definierte Abläufe, überwachte Prozessparameter und regelmäßige Prüfungen sorgen für eine hohe Prozesssicherheit und reproduzierbare Ergebnisse.
Prüfmethoden
Je nach Bauteil und Anforderung können bis zu 100 % der Teile optisch geprüft werden. Dabei werden kritische Maße und Toleranzen inline oder prozessbegleitend überwacht, um eine durchgängige Qualität sicherzustellen.
Dokumentierte Qualitätsstandards
Die Fertigung erfolgt auf Basis definierter Qualitätsstandards mit dokumentierten Prozessen und nachvollziehbaren Prüfabläufen. Dadurch wird eine gleichbleibend hohe Qualität über die gesamte Serie hinweg gewährleistet.
Besonderheiten bei Mikrodrehteilen
Die Fertigung von Mikrodrehteilen erfordert nicht nur hochpräzise Maschinen, sondern auch erfahrenes und speziell geschultes Personal. Die Einrichtung, Überwachung und Optimierung der Prozesse erfolgt durch Fachkräfte, die mit den besonderen Anforderungen dieser Fertigung vertraut sind.
Gerade bei sehr kleinen Durchmessern ist das Zusammenspiel aus Maschine, Werkzeug und Prozessparameter entscheidend. Durch dieses Know-how ist es möglich, Mikrodrehteile nicht nur präzise, sondern auch wirtschaftlich und dauerhaft prozessstabil zu fertigen. Auch bei hohen Stückzahlen bleibt die Qualität konstant reproduzierbar.
Häufig gestellte Fragen
Antworten zu Toleranzen, Serienfertigung und Pruefkonzepten bei Mikrodrehteilen.
Mikrodrehteile sind hochpräzise Drehteile mit sehr kleinen Durchmessern, in der Regel unter 1 mm. Sie werden überall dort eingesetzt, wo Bauteile extrem kompakt ausgeführt werden müssen und gleichzeitig höchste Anforderungen an Maßhaltigkeit, Oberflächenqualität und Wiederholgenauigkeit bestehen.
Typische Einsatzbereiche sind Anwendungen, bei denen selbst kleinste Abweichungen die Funktion beeinflussen können, etwa in der Medizintechnik, Elektrotechnik & Elektronik oder Feinmechanik. Mikrodrehteile werden überwiegend in Serienfertigung hergestellt, da eine stabile und reproduzierbare Prozessführung entscheidend ist.
Bei Mikrodrehteilen werden typischerweise Durchmesser unter 1 mm gefertigt. Abhängig von Bauteilgeometrie, Material und funktionalen Anforderungen sind sehr kleine Querschnitte mit hoher Maßstabilität realisierbar.
Die möglichen Bauteillängen liegen – abhängig von Durchmesser, Werkstoff und Geometrie – bei bis zu etwa 200 mm. Gerade bei sehr kleinen Durchmessern wird die Länge so ausgelegt, dass Prozessstabilität und Maßhaltigkeit dauerhaft gewährleistet bleiben.
Je nach Bauteilgeometrie, Material und Auslegung sind bei Mikrodrehteilen Toleranzen bis zu ±10 µm realisierbar. Solch enge Toleranzen erfordern eine stabile Maschinenbasis, präzise Werkzeuge und eine kontrollierte Prozessführung.
Durch die serienorientierte Fertigung und kontinuierliche Prozessüberwachung können diese engen Toleranzen auch über lange Serienlaufzeiten hinweg zuverlässig eingehalten werden.
Bei Mikrodrehteilen können sehr feine Oberflächenqualitäten erzielt werden. In vielen Anwendungen werden Oberflächengüten erreicht, die sonst nur durch zusätzliche Schleifprozesse realisierbar sind.
Die Oberflächenqualität wird gezielt über Werkzeugauswahl, Schnittparameter und Prozessführung beeinflusst. Dadurch lassen sich funktionale Oberflächen erzeugen, die sowohl tribologischen als auch montage- oder funktionsbedingten Anforderungen gerecht werden.
Für die Fertigung von Mikrodrehteilen werden häufig Edelstahl, Aluminium, Messing (auch bleifrei), Stahl und Kupfer eingesetzt. Darüber hinaus können auch spezielle Sonderwerkstoffe verarbeitet werden, sofern sie für die jeweilige Anwendung geeignet sind.
Grundsätzlich lassen sich alle zerspanbaren Materialien einsetzen, wobei die Materialauswahl stets in Abhängigkeit von Funktion, Belastung und Einsatzgebiet des Bauteils erfolgt.
Mikrodrehteile fertigt Geissler vor allem für wiederkehrende Serienbedarfe. Typisch sind Losgrößen ab etwa 10.000 bis 30.000 Teilen; bei geeigneter Geometrie und stabilen Abrufen sind auch hohe sechs- bis siebenstellige Jahresmengen realisierbar.
Gerade bei sehr kleinen Bauteilen ist Planbarkeit besonders wichtig, weil Prozessauslegung, Werkzeugstandzeiten und Prüfkonzept eng zusammenhängen. Wenn diese Rahmenbedingungen sauber definiert sind, lässt sich auch bei kleinen Durchmessern eine wirtschaftliche Serienversorgung aufbauen.
Warum kleine Teile in hohen Stückzahlen trotzdem besonders anspruchsvoll sind, erläutert auch der Fachbeitrag „Warum kleine Präzisionsteile in hohen Stückzahlen besonders schwierig sind“.
Bei Mikrodrehteilen beginnt die Qualitätssicherung bereits mit einer sehr stabilen Prozessauslegung. Maschinenbasis, Werkzeuge, Materialführung und Prüfmerkmale müssen so abgestimmt sein, dass auch kleinste Geometrien reproduzierbar gefertigt werden können.
Ergänzend kommen je nach Bauteil optische Prüfverfahren, prozessbegleitende Kontrollen und eng getaktete Messstrategien zum Einsatz. Das ist entscheidend, damit Maßhaltigkeit und Funktionssicherheit nicht nur auf Einzelteilen, sondern im Serienlauf belastbar abgesichert sind.
