Automatendrehteile – hocheffiziente Serienfertigung für mittlere bis hohe Stückzahlen
Automatendrehteile sind durch ihre hocheffiziente, präzise und automatisierte Fertigung gekennzeichnet und eignen sich besonders für mittlere bis hohe Stückzahlen. Sie entstehen durch Zerspanung auf CNC-Drehmaschinen oder kurvengesteuerten Automaten, je nachdem, welche Geometrie, Toleranzanforderung und Stückzahl wirtschaftlich am besten abgebildet werden kann.
Im Vergleich zu klassischen CNC-Drehteilen liegt der Schwerpunkt bei Automatendrehteilen häufig auf kurzen Taktzeiten, hoher Wiederholgenauigkeit und einer Fertigung, die für stabile Serienläufe ausgelegt ist. Entscheidend ist nicht nur die einzelne Bearbeitung, sondern die Fähigkeit, über große Stückzahlen hinweg konstant dieselbe Qualität zu liefern.
Automatendrehteile kommen unter anderem im Maschinenbau, in der Medizintechnik, der Elektrotechnik/Elektronik, der Hydraulik/Pneumatik sowie in weiteren industriellen Anwendungen zum Einsatz, bei denen wirtschaftliche Serienfertigung und reproduzierbare Qualität entscheidend sind.
Technische Spezifikationen
Durchmesserbereich
Automatendrehteile werden bei Geissler in einem breiten Durchmesserbereich von 1mm - 32mm gefertigt – abhängig von Bauteilgeometrie, Material und dem eingesetzten Maschinentyp. Typisch sind Automatendrehteile, die als kleine bis mittlere Drehteile wirtschaftlich in Serie hergestellt werden und dabei definierte Funktionsmerkmale zuverlässig auch über einen längeren Produktlebenszyklus abbilden.
Längen
Die realisierbaren Bauteillängen richten sich nach Durchmesser, Material und Bauteilgeometrie. Automatendrehteile sind häufig kompakt ausgelegt, können aber – abhängig vom Fertigungsverfahren – auch längere Geometrien bis zu 420mm abbilden. Entscheidend ist, dass die Bauteillänge prozessstabil und taktzeitoptimiert auf den Fertigungsautomaten hergestellt werden kann.
Toleranzen
Bei Automatendrehteilen sind Toleranzen im Bereich weniger Hundertstel Millimeter realisierbar. Je nach Geometrie, Werkstoff und Prozessauslegung können auch engere Toleranzen umgesetzt werden. Entscheidend ist eine stabile Serienauslegung, damit die Toleranzen über die gesamte Stückzahl hinweg konstant eingehalten werden.
Oberflächen
Für Automatendrehteile lassen sich feine bis sehr feine Oberflächenqualitäten erzielen, insbesondere auf Funktionsflächen. Die Oberflächenqualität wird über Werkzeugauswahl, Schnittparameter und eine stabile Prozessführung beeinflusst. Ziel ist eine gleichbleibende Oberfläche über die gesamte Serie – ohne relevante Schwankungen im Serienlauf.
Geeignete Materialien
Für Automatendrehteile werden häufig Edelstahl, Aluminium, Messing (auch bleifrei), Stahl, Bronze und Kupfer eingesetzt. Grundsätzlich können alle gut zerspanbaren Materialien verarbeitet werden, sofern sie zur Anwendung und zum Serienprozess passen. Die Materialauswahl erfolgt funktions- und anwendungsbezogen.
Seriengrößen
Automatendrehteile eignen sich besonders für mittlere bis hohe Stückzahlen. Je nach Bauteil und Prozessauslegung sind mehrere zehntausend bis mehrere Millionen Teile pro Jahr möglich. Die Fertigung ist auf wirtschaftliche Serienläufe, stabile Abläufe und reproduzierbare Qualität auch über mehrere Jahre hinweg ausgelegt.
Fertigung & Prozesse
Die Fertigung von Automatendrehteilen ist darauf ausgelegt, Bauteile in Serie schnell, stabil und reproduzierbar herzustellen. Entscheidend ist die Auswahl des passenden Automations- und Maschinenkonzepts: Bauteilgeometrie, Material, Stückzahl und Prüfumfang müssen sinnvoll zusammengeführt werden.

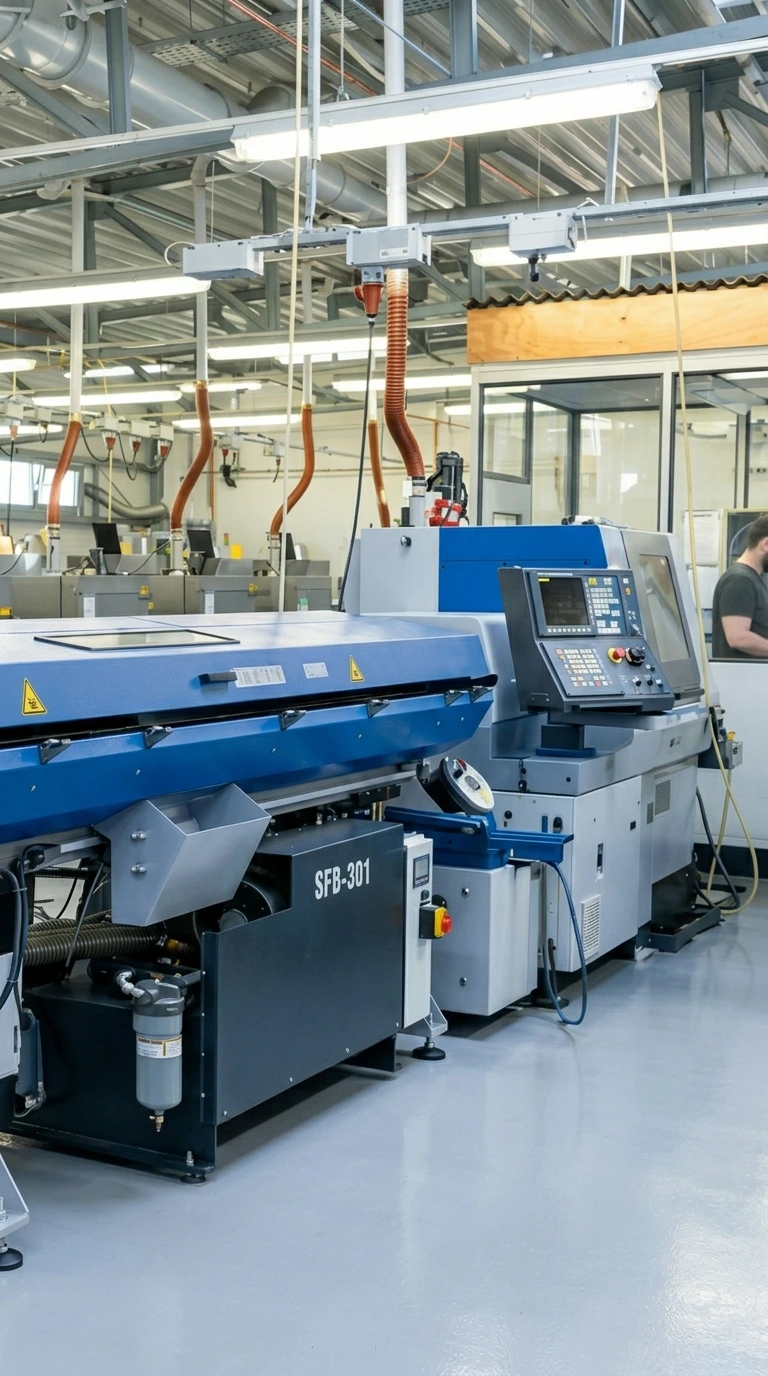

CNC-Drehmaschinen und kurvengesteuerte Automaten
Automatendrehteile entstehen durch Zerspanung auf CNC-Drehmaschinen oder kurvengesteuerten Automaten. Je nach Bauteilgeometrie, Toleranzanforderung und Stückzahl wird das geeignete Verfahren gewählt, um Taktzeit und Wirtschaftlichkeit optimal auszubalancieren. Kurvengesteuerte Automaten werden häufig eingesetzt, wenn ein stabiler Serienprozess mit sehr kurzen Zykluszeiten im Vordergrund steht.
Serienorientierte Prozesse
Bereits in der Arbeitsvorbereitung werden Bearbeitungsfolge, Werkzeugkonzept und Prozessparameter so ausgelegt, dass ein stabiler Serienprozess mit kurzen Taktzeiten entsteht. Bei Automatendrehteilen liegt der Fokus auf einer Fertigungsstrategie, die Schwankungen minimiert und über lange Serienläufe konstant bleibt. Ziel ist ein Prozess, der wirtschaftlich ist und gleichzeitig die geforderten Funktionsmerkmale sicher beherrscht.
Prozessstabilität und Reproduzierbarkeit
Automatendrehteile profitieren besonders von stabilen Serienprozessen, da sie häufig in hohen Stückzahlen gefertigt werden. Durch definierte Prozessparameter, überwachte Abläufe und ein abgestimmtes Werkzeug- und Standzeitkonzept wird eine hohe Reproduzierbarkeit erreicht. Auch bei langen Laufzeiten bleibt die Qualität konstant, weil kritische Einflussgrößen kontrolliert und Prozesse regelmäßig überprüft werden.
Qualität & Präzision
Die Qualitätssicherung ist integraler Bestandteil der Fertigung von Automatendrehteilen und beginnt bereits bei der Prozessauslegung.
Maßhaltigkeit
Maßhaltigkeit wird durch stabile Maschinen, definierte Prozesse und abgestimmte Werkzeuge sichergestellt. Kritische Maße wie Funktionsdurchmesser, Passungen oder Gewindebereiche werden so gefertigt, dass sie über die gesamte Serie konstant innerhalb der geforderten Toleranzen liegen.
Prozesssicherheit
Definierte Abläufe, überwachte Prozessparameter und regelmäßige Prüfungen sorgen für eine hohe Prozesssicherheit. Bei Automatendrehteilen ist Prozesssicherheit besonders wichtig, da große Stückzahlen nur dann wirtschaftlich sind, wenn Qualitätsschwankungen vermieden werden.

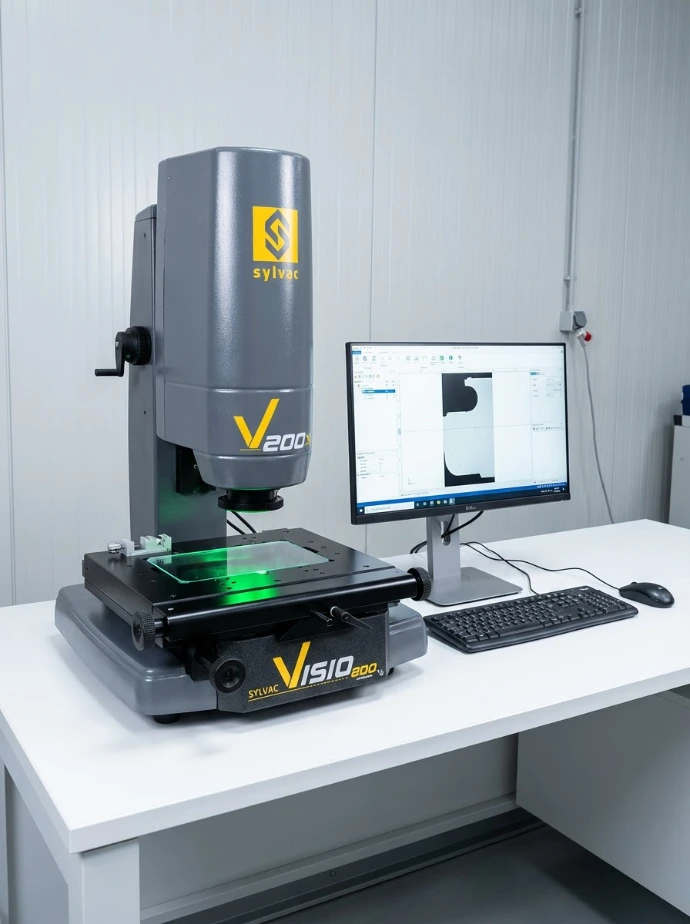

Prüfmethoden
Je nach Bauteil und Anforderung kommen unterschiedliche Mess- und Prüfverfahren zum Einsatz. Kritische Merkmale können prozessbegleitend überwacht werden; bei Bedarf ist auch eine 100-%-Prüfung einzelner Merkmale möglich. Dadurch wird sichergestellt, dass die geforderte Qualität nachweisbar eingehalten wird.
Dokumentierte Qualitätsstandards
Die Fertigung erfolgt auf Basis definierter Qualitätsstandards mit dokumentierten Prüf- und Freigabeprozessen. Dadurch wird eine nachvollziehbare und wiederholbare Qualität sichergestellt – insbesondere bei Serienbauteilen mit hohen Stückzahlen.
Besonderheiten bei Automatendrehteilen
Automatendrehteile unterscheiden sich von vielen anderen Drehteilen vor allem durch den Anspruch, effizient und automatisiert in Serie gefertigt zu werden. Häufig geht es um Bauteile, die in großen Stückzahlen benötigt werden und bei denen Taktzeit, Wiederholgenauigkeit und Prozessstabilität entscheidend sind.
Bei Geissler wird die Fertigungsstrategie so gewählt, dass technische Anforderungen und Wirtschaftlichkeit zusammenpassen. Dazu gehören die Auswahl des geeigneten Maschinentyps (CNC oder kurvengesteuert), ein stabiles Werkzeug- und Standzeitkonzept sowie Prüf- und Überwachungsstrategien, die kritische Merkmale zuverlässig absichern. So entstehen Automatendrehteile, die auch bei hohen Stückzahlen konstant die geforderte Funktion erfüllen.
Häufig gestellte Fragen
Hier finden Sie einige häufig gestellte Fragen zu Automatendrehteilen.
Automatendrehteile sind Drehteile, die in einer automatisierten Serienfertigung hergestellt werden und sich besonders für mittlere bis hohe Stückzahlen eignen. Sie werden typischerweise auf CNC-Drehmaschinen oder kurvengesteuerten Automaten gefertigt und zeichnen sich durch kurze Taktzeiten und hohe Wiederholgenauigkeit aus.
Der Fokus liegt auf einer Fertigung, die über große Stückzahlen hinweg konstant läuft. Dadurch eignen sich Automatendrehteile besonders für industrielle Anwendungen, bei denen Bauteile in Serie benötigt werden und die Qualität dauerhaft reproduzierbar sein muss.
CNC-Automatendrehen nutzt programmierbare CNC-Steuerungen, wodurch Änderungen und Varianten oft flexibler abbildbar sind. Kurvengesteuerte Automaten arbeiten mit mechanischen Kurvenscheiben und sind häufig dann interessant, wenn sehr stabile Prozesse mit kurzen Zykluszeiten für gleichbleibende Geometrien im Vordergrund stehen.
Welche Variante sinnvoll ist, hängt von Bauteilgeometrie, Toleranzanforderung, Material und Stückzahl ab. In der Praxis wird das Verfahren so gewählt, dass Wirtschaftlichkeit und Prozessstabilität optimal zusammenpassen.
Automatendrehteile eignen sich besonders für mittlere bis hohe Stückzahlen, bei denen sich eine saubere Werkzeug- und Prozessauslegung über die Serienlaufzeit rechnet. Genau dann spielen automatisierte Abläufe, kurze Taktzeiten und eine hohe Wiederholgenauigkeit ihre wirtschaftlichen Vorteile aus.
Für die Bewertung sind deshalb nicht nur Stückzahlen pro Los wichtig, sondern vor allem Jahresbedarf, Variantenlogik und Abrufverhalten. Diese Faktoren entscheiden darüber, ob sich ein stabiler Serienprozess mit guter Lieferfähigkeit sinnvoll aufsetzen lässt.
Automatendrehteile können Toleranzen im Bereich weniger Hundertstel Millimeter erreichen, je nach Bauteil und Prozessauslegung sind auch engere Toleranzen möglich. Entscheidend ist eine stabile Prozessführung, die Schwankungen über lange Serienläufe minimiert.
Da Automatendrehteile häufig in hohen Stückzahlen gefertigt werden, ist die Wiederholgenauigkeit im Serienprozess besonders wichtig. Prüf- und Überwachungsstrategien werden entsprechend so gewählt, dass kritische Maße zuverlässig abgesichert sind.
Bei hohen Stückzahlen wird Qualität vor allem über stabile Prozesse abgesichert. Werkzeugstandzeiten, Wechselintervalle, Materialverhalten und Prozessparameter müssen so aufeinander abgestimmt sein, dass sich auch über lange Laufzeiten keine unkontrollierten Abweichungen aufbauen.
Ergänzt wird das durch prozessbegleitende Prüfungen und ein abgestimmtes Standzeit- und Reaktionskonzept. So bleibt die geforderte Maßhaltigkeit nicht nur theoretisch erreichbar, sondern im Serienalltag verlässlich beherrscht.
Ob ein Bauteil für die Fertigung als Automatendrehteil geeignet ist, ergibt sich aus dem Zusammenspiel von Geometrie, Werkstoff, geforderter Stückzahl und Toleranzlage. Einfache, rotationssymmetrische Geometrien mit gut zerspanbaren Werkstoffen lassen sich meist besonders wirtschaftlich fertigen.
Auch die erreichbare Taktzeit spielt eine zentrale Rolle, da sie Ausbringungsmenge und Wirtschaftlichkeit direkt beeinflusst. Eine frühe Abstimmung von Geometrie, Serie und Prüfanforderung hilft dabei, das passende Fertigungskonzept festzulegen.
