Langdrehteile – Drehteile bis Ø 32 mm und bis 420 mm Länge
Die Fertigung von Langdrehteilen stellt besondere Anforderungen an Maschinen, Werkzeugführung und Prozessstabilität. Entscheidend ist, dass Maßhaltigkeit, Rundlauf und Oberflächenqualität nicht nur an einzelnen Stellen, sondern über die gesamte Bauteillänge reproduzierbar eingehalten werden. Ziel ist eine stabile Serienfertigung, auch bei anspruchsvollen Längen-Durchmesser-Verhältnissen.
Langdrehteile kommen unter anderem im Maschinenbau, in der Automobilindustrie, in der Hydraulik/Pneumatik, in der Elektrotechnik sowie in weiteren Industrieanwendungen zum Einsatz, bei denen schlanke und funktionale Bauteile benötigt werden.
Technische Spezifikationen
Durchmesserbereich
Langdrehteile werden bei Geissler bis Ø 32 mm gefertigt. Der Durchmesserbereich richtet sich nach Bauteilgeometrie, Material und dem geforderten Verhältnis von Länge zu Durchmesser. Entscheidend ist weniger der Durchmesser als die geforderte Kombination aus Toleranz, Oberfläche, Geometrie und Prozessstabilität.
Längen
Mit den eingesetzten Fertigungsverfahren sind bei Langdrehteilen Bauteillängen bis ca. 420 mm realisierbar. Die maximal mögliche Länge hängt vom Durchmesser, dem Werkstoff, der Kontur sowie der prozessstabilen Auslegung des Bauteils ab. Gerade bei sehr schlanken Teilen wird die Fertigungsstrategie so gewählt, dass Maßhaltigkeit und Rundlauf über die gesamte Länge zuverlässig eingehalten werden.
Toleranzen
Bei Langdrehteilen sind Toleranzen im Bereich weniger Hundertstel Millimeter realisierbar. Je nach Bauteilgeometrie, Funktionsmerkmalen und Material können auch engere Toleranzen umgesetzt werden. Entscheidend ist eine stabile Prozessführung, insbesondere bei kritischen Merkmalen wie Rundlauf, Koaxialität und Passbereichen entlang der Länge.
Oberflächen
Für Langdrehteile lassen sich feine bis sehr feine Oberflächenqualitäten erzielen, insbesondere auf Funktionsflächen, Passbereichen oder Dichtkonturen. Die Oberflächenqualität wird über Werkzeugauswahl, Schnittparameter und prozessstabile Führung gezielt beeinflusst. Ziel ist eine reproduzierbare Oberfläche über die gesamte Bauteillänge, auch bei längeren Bearbeitungsabschnitten.
Geeignete Materialien
Für Langdrehteile werden häufig Edelstahl, Aluminium, Messing (auch bleifrei), Stahl sowie weitere gut zerspanbare Werkstoffe eingesetzt. Grundsätzlich können alle gut bearbeitbaren Materialien verarbeitet werden, sofern sie zur Bauteilgeometrie und zur geforderten Prozessstabilität passen. Die Materialauswahl erfolgt funktions- und anwendungsbezogen.
Seriengrößen
Langdrehteile werden bei Geissler sowohl in Kleinserien als auch in Großserien gefertigt. Die wirtschaftliche Stückzahl hängt von Geometrie, Material, Bearbeitungsumfang und Qualitätsanforderung ab. Prozesse sind auf reproduzierbare Serienfertigung ausgelegt, auch bei längeren Laufzeiten.
Fertigung & Prozesse
Die Fertigung von Langdrehteilen erfordert eine prozessstabile Bearbeitung schlanker Geometrien. Ziel ist es, auch bei großen Längen Maßhaltigkeit, Rundlauf und Oberflächenqualität zuverlässig und reproduzierbar einzuhalten.
CNC-Kurzdrehen und CNC-Langdrehen

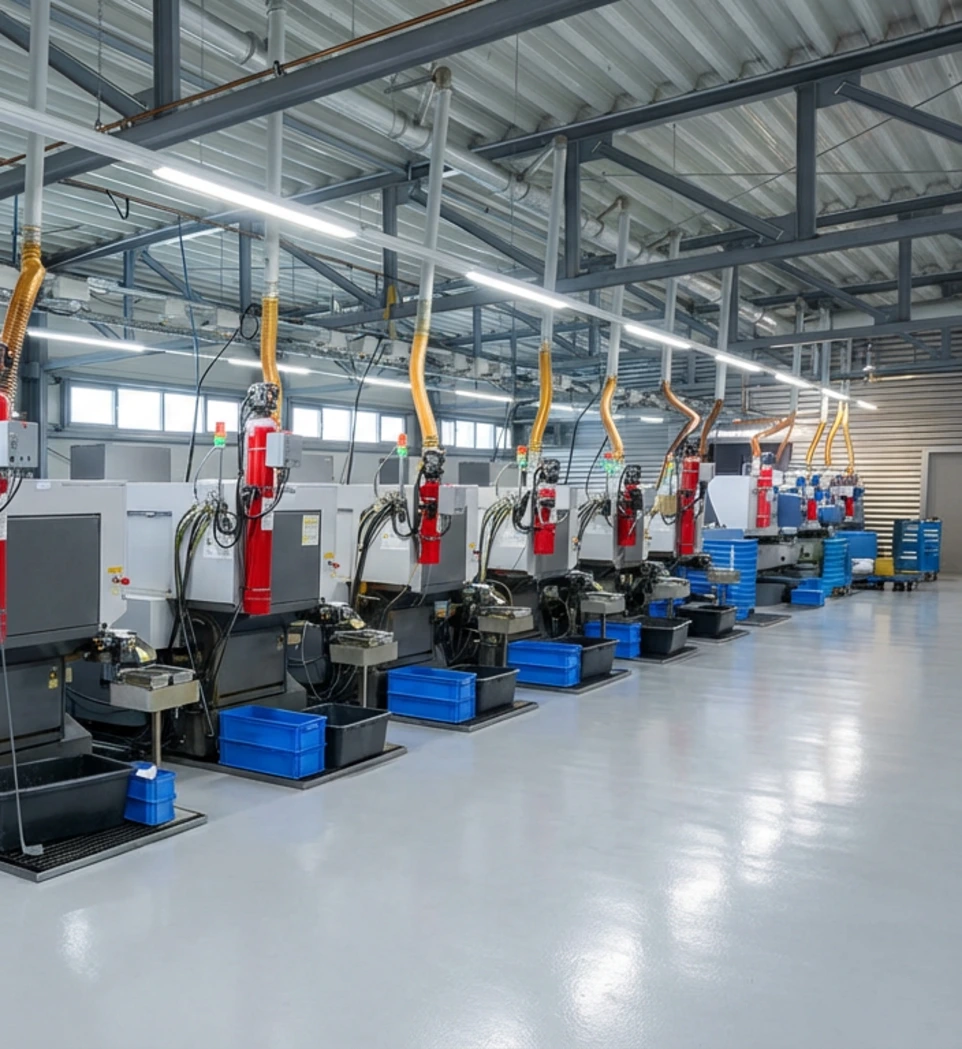

Langdrehteile werden bei Geissler überwiegend auf CNC-Langdrehautomaten gefertigt. Diese Maschinen sind für lange, schlanke Bauteile ausgelegt und ermöglichen eine prozesssichere Bearbeitung entlang der gesamten Bauteillänge. Dadurch lassen sich auch mehrstufige Konturen, Passbereiche und funktionale Übergänge stabil umsetzen.
Serienorientierte Prozesse
Bereits in der Arbeitsvorbereitung werden Werkzeugkonzept, Bearbeitungsfolge und Prozessparameter so definiert, dass ein stabiler Serienprozess entsteht. Bei Langdrehteilen wird dabei besonders darauf geachtet, dass kritische Merkmale entlang der Länge zuverlässig beherrscht werden – beispielsweise Passungen, Übergänge, Gewindebereiche oder definierte Durchmesserabschnitte. Ziel sind reproduzierbare Ergebnisse, wirtschaftliche Laufzeiten und geringe Schwankungen über die Serie.
Prozessstabilität und Reproduzierbarkeit
Bei langen, schlanken Bauteilen ist Prozessstabilität entscheidend, da bereits kleine Abweichungen über die Länge sichtbar oder funktional relevant werden können. Durch definierte Prozessparameter, geeignete Werkzeugführung und überwachte Abläufe wird eine hohe Reproduzierbarkeit erreicht. So bleiben Maßhaltigkeit, Rundlauf und Oberflächenqualität auch bei langen Serienläufen konstant.
Qualität & Präzision
Die Qualitätssicherung ist integraler Bestandteil der Fertigung von Langdrehteilen und beginnt bereits bei der Prozessauslegung.
Maßhaltigkeit
Maßhaltigkeit wird nicht nur punktuell, sondern über die gesamte Bauteillänge abgesichert. Kritische Durchmesserabschnitte, Passbereiche und Funktionskonturen werden so gefertigt, dass sie reproduzierbar innerhalb der geforderten Toleranzen liegen.
Prozesssicherheit
Definierte Abläufe, überwachte Prozessparameter und regelmäßige Prüfungen sorgen für eine hohe Prozesssicherheit. Bei Langdrehteilen liegt der Fokus besonders auf stabilen Serienprozessen, die Schwankungen über lange Laufzeiten minimieren.

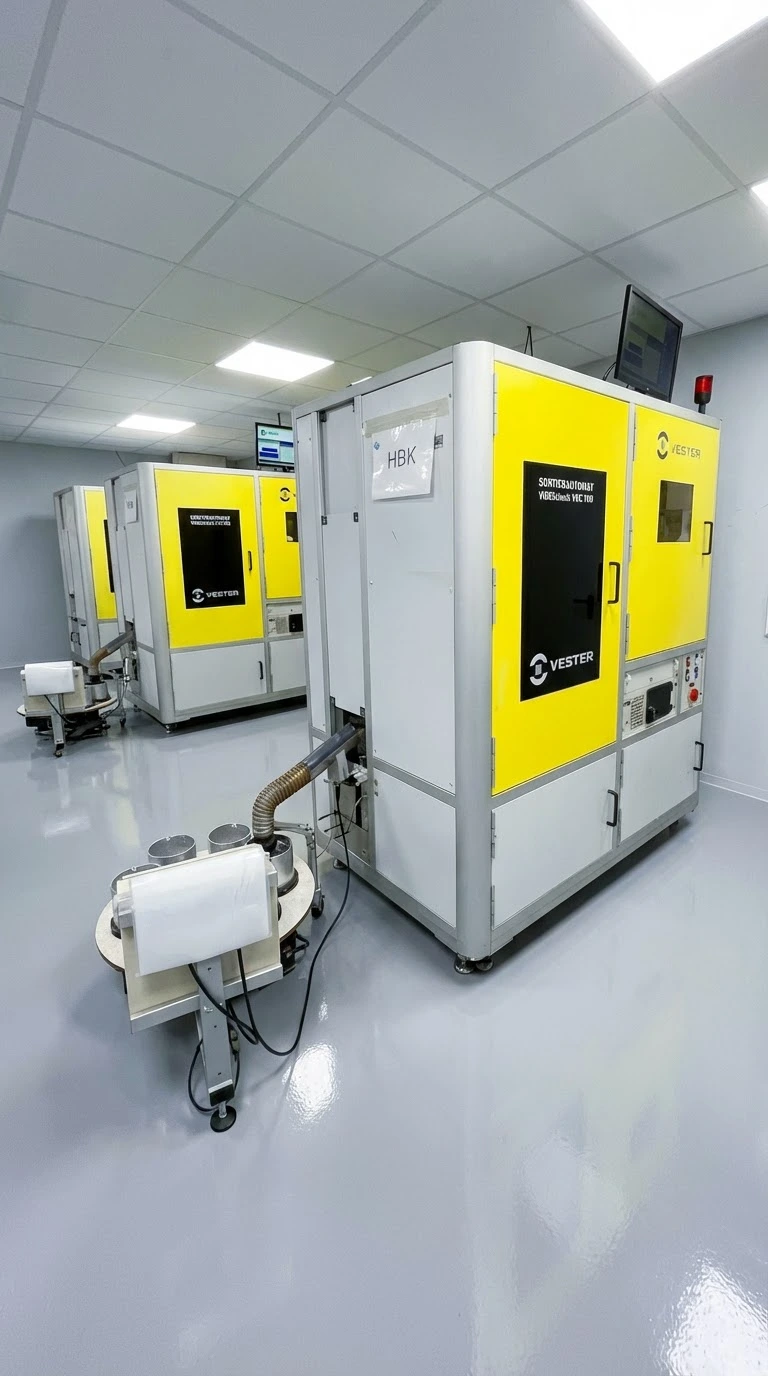

Prüfmethoden
Je nach Bauteil und Anforderung werden passende Mess- und Prüfverfahren eingesetzt. Kritische Merkmale wie Rundlauf, Koaxialität, Durchmesserabschnitte oder Funktionslängen können prozessbegleitend geprüft werden; bei Bedarf ist auch eine 100-%-Prüfung einzelner Merkmale möglich.
Dokumentierte Qualitätsstandards
Die Fertigung erfolgt auf Basis definierter Qualitätsstandards mit dokumentierten Prüf- und Freigabeprozessen. Dadurch ist die Qualität nachvollziehbar abgesichert – insbesondere bei Langdrehteilen mit funktionskritischen Merkmalen entlang der Bauteillänge.
Besonderheiten bei Langdrehteilen
Langdrehteile unterscheiden sich von kürzeren Drehteilen vor allem durch das Längen-Durchmesser-Verhältnis und die daraus resultierenden Anforderungen an Prozessführung und Qualitätssicherung. Häufig müssen mehrere Funktionsbereiche entlang der Länge exakt aufeinander abgestimmt sein – etwa Passbereiche, Übergänge, Gewinde oder definierte Durchmesserstufen.
Bei Geissler wird die Fertigungsstrategie so gewählt, dass die Bauteile prozessstabil und wirtschaftlich gefertigt werden können. Dazu gehören die Auswahl geeigneter Maschinen, ein auf Langteile abgestimmtes Werkzeugkonzept sowie Prüf- und Überwachungsstrategien, die kritische Merkmale über die Bauteillänge zuverlässig absichern.
Häufig gestellte Fragen
Antworten auf häufige Fragen zu Langdrehteilen.
Langdrehteile sind Drehteile, bei denen die Bauteillänge im Verhältnis zum Durchmesser vergleichsweise groß ist. Typisch sind schlanke Geometrien mit mehreren Funktionsbereichen entlang der Länge, beispielsweise Passabschnitte, Stufen, Gewinde oder definierte Übergänge.
Sie werden eingesetzt, wenn Bauteile nicht nur präzise, sondern auch über größere Längen prozesssicher gefertigt werden müssen. Entscheidend sind dabei Maßhaltigkeit, Rundlauf und Oberflächenqualität entlang der gesamten Bauteillänge.
Langdrehteile werden bei Geissler typischerweise bis Ø 32 mm gefertigt. Die mögliche Länge liegt – abhängig von Durchmesser, Material und Geometrie – bei bis zu ca. 420 mm.
Bei sehr schlanken Geometrien wird das Bauteil so ausgelegt, dass eine stabile Fertigung möglich bleibt. Je nach Anwendung werden Fertigungsstrategie und Prüfkonzept darauf abgestimmt, dass kritische Merkmale über die Länge zuverlässig eingehalten werden.
Langdrehen wird eingesetzt, wenn Bauteile schlank, länger oder entlang der Länge funktional komplex sind. Der Prozess ist darauf ausgelegt, die Bearbeitung über größere Längen stabil zu führen und dabei mehrere Funktionsbereiche hintereinander präzise zu fertigen.
Kurzdrehen eignet sich eher für kompakte Teile, bei denen die Länge im Verhältnis zum Durchmesser geringer ist. Bei Langdrehteilen liegt der Schwerpunkt auf stabiler Prozessführung über die Länge, insbesondere bei Passbereichen, Übergängen und Rundlaufanforderungen.
Bei Langdrehteilen sind häufig Merkmale wie Rundlauf, Koaxialität, Durchmesserstufen, Funktionslängen und definierte Übergänge besonders kritisch. Auch Passbereiche entlang der Länge müssen reproduzierbar gefertigt werden, damit Montage und Funktion zuverlässig sichergestellt sind.
Da sich kleine Abweichungen über größere Längen stärker auswirken können, spielt die Prozessstabilität eine zentrale Rolle. Fertigungsstrategie, Werkzeugkonzept und Prüfmethoden werden deshalb gezielt auf diese Merkmale abgestimmt.
Für Langdrehteile lassen sich feine bis sehr feine Oberflächen realisieren, insbesondere auf Pass- oder Funktionsflächen. Die erreichbare Oberflächenqualität hängt von Werkstoff, Werkzeugauswahl und Prozessparametern ab.
Wichtig ist bei Langdrehteilen, dass die Oberflächenqualität nicht nur an einer Stelle passt, sondern über relevante Funktionsbereiche hinweg reproduzierbar bleibt. Dafür werden Bearbeitungsstrategie und Prozessführung entsprechend stabil ausgelegt.
Langdrehteile sind wirtschaftlich besonders interessant, wenn wiederkehrende Serienbedarfe vorliegen. Typisch sind Losgrößen ab etwa 10.000 Teilen, weil sich ab diesem Niveau Einrichtungsaufwand, Werkzeugauslegung und Prozessabstimmung in ein sinnvolles Verhältnis zur Stückzahl bringen lassen.
Für die Beschaffung ist dabei vor allem der geplante Jahresbedarf relevant. Er zeigt, ob sich ein serientaugliches Konzept mit stabilen Abläufen, abgestimmten Standzeiten und reproduzierbarer Lieferfähigkeit sauber aufsetzen lässt.
Beim Langdrehen ist die stabile Führung des Werkstücks über die Führungsbuchse ein zentraler Faktor für reproduzierbare Qualität. Gerade bei langen, schlanken Geometrien hilft sie dabei, Durchmesser, Rundlauf, Koaxialität und Funktionslängen über die gesamte Bauteillänge konstant zu halten.
Zusätzlich werden Prüfstrategie, Werkzeugkonzept und Prozessparameter so abgestimmt, dass sich auch bei längeren Serien keine schleichenden Abweichungen aufbauen. Damit bleibt die Qualität nicht nur technisch erreichbar, sondern über Abrufe hinweg verlässlich beherrschbar.
